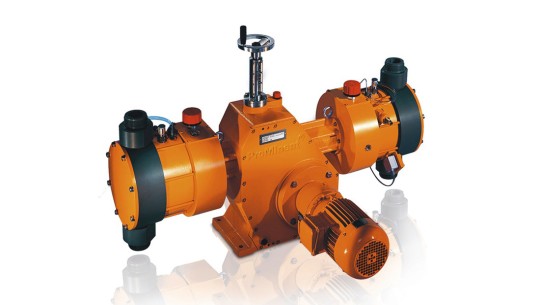

Hidrolik Membranlı Dozaj Pompası MAKRO M5Ha

Tekli pompa güç alanı: 450 – 6.108 l/s, 25 – 6 bar

Hidrolik membranlı dozlama pompası MAKRO M5Ha, yüksek işlem güvenliği garanti ediyor. Modüler yapısı çok yüksek esneklik sunar, çok sayıda tahrik seçeneği mevcuttur.

MAKRO: Alçak Basınç Alanında Yüksek Taşıma Miktarlarıyla Güvenli ve Esnek Dozlama Çözümleri

MAKRO hidrolik membranlı dozaj pompası (M5Ha), 20 mm veya 50 mm strok uzunlukları ile sunulmakta olup 320 – 4 bar değerinde 38 – 6.108 l/saat kapasite aralığına sahiptir. ATEX özelliği ile patlama bölgesinde güvenle kullanılabilir. API 675 standartlarına uygun tasarlanmıştır ve çeşitli tahrik varyasyonları ile geniş uygulama alanlarına hitap eder.

Yüksek İşlem Güvenliği

MAKRO, PTFE çok katmanlı membran ve hidrolik taşırma valfi gibi güvenlik özellikleriyle donatılmıştır. Ayrıca, entegrasyonlu membran kopma uyarısı ile operasyon sırasında güvenliği artırır. Bu, güvenli ve verimli bir dozlama için kritik öneme sahiptir.

  • PTFE Çok Katmanlı Membran: Membran kopması durumunda uyarı ve sinyalizasyon sağlar.
  • Hidrolik Taşırma Valfi: Gaz çıkışı olan maddelerde güvenli taşırma sağlar.
  • Dozlama Doğruluğu: %10 – %100 strok uzunluğu aralığında, doğru kurulum ve tanımlı koşullarda ±%1’den iyi doğruluk.

Yüksek Esneklik ve Modüler Yapı

MAKRO, tekli ve çoklu başlık sürümleri ile esneklik sağlar. Çift başlıklı model (boksör prensibi) dengeli işletim sunarken, çoklu pompa sistemlerinde farklı sevk güçlerine sahip kombinasyonlar yapılabilir. Modüler yapısı sayesinde, farklı ihtiyaçlara uygun çözümler sunar.

  • Modüler Yapı: Tekli ve çoklu başlık sürümleri ile esneklik.
  • Boksör Prensibi: Çift başlıklı model ile dengeli işletim sağlar.
  • Çoklu Pompa Sistemi: Farklı sevk güçlerine sahip yaklaşık 4 dozlama ünitesi kombine edilebilir.

Avantajlarınız

  • Yüksek Güvenlik: Entegre membran denetimi ve hidrolik taşırma valfi ile güvenli dozlama.
  • Dozlama Doğruluğu: %10 – %100 strok hacmi aralığında ±%1’den iyi doğruluk.
  • Esneklik: Modüler yapı ve çoklu başlık sürümleri ile geniş kullanım alanı.
  • ATEX Uyumu: Patlama bölgelerinde güvenli kullanım.

Teknik detaylar

  • Strok uzunluğu: 0 – 50 mm, çubuk kuvveti: 10.000 N
  • Strok uzunluğunu ayarlama aralığı: %0 – 100
  • Strok uzunluk ayarı: Manuel olarak el çarkı ve ölçeklendirilmiş göstergeli (opsiyonel olarak elektrikli ayar veya regülasyon tahrikli)
  • Dozlama doğruluğu %10 – %100 strok uzunluğu aralığında, tanımlı koşullar altında ve doğru kurulumda ±%1’den iyidir.
  • Kontak üzerinden elektrikli membran kopması uyarı/sinyalizasyonlu PTFE çok katmanlı membran
  • Entegre hidrolik taşırma ve hava tahliye valfi
  • Maddeye temas eden malzemeler: PVDF, PTFE+%25 karbon, paslanmaz çelik 1.4571, özel malzemeler talep üzerine mümkündür
  • Çok sayıda tahrik varyasyonu mümkündür: Alternatif akım motorları, Ex bölgesindeki kullanım için ve müşteriye özgü motorların kullanımı için çeşitli flanş modelleri
  • Koruma türü: IP 55
  • API 675 uyarınca tasarım

Teknik veriler

Tipinde 50 Hz işletimde 1500 Upm motor ile maks. karşı basınçta taşıma gücü 60 Hz işletimde 1800 Upm motor ile maks. karşı basınçta taşıma gücü Emme yüksekliği Emme/basınç tarafındaki bağlantı Gönderim ağırlığı Piston Ø
  Maks strok sayısı   Maks strok sayısı
l/h bar ml/strok Strok/dak l/h psi gph (US) Strok/dak m WS G-DN kg mm
* G 2 1/2”li SST modeli
250450 450 25 125,0 60 537 362 142 72 3,0 G 2-32 320 60
250562 562 25 125,0 75 671 362 177 89 3,0 G 2-32 320 60
250772 772 25 125,0 103 922 362 244 123 3,0 G 2-32 320 60
250997 997 25 125,0 133 1.191 362 315 159 3,0 G 2-32 320 60
251170 1.170 25 125,0 156 – – – – – G 2-32 320 60
160616 616 16 171,2 60 736 232 194 72 3,0 G 2 1/4-40 320 70
160770 770 16 171,2 75 920 232 243 89 3,0 G 2 1/4-40 320 70
161058 1.058 16 171,2 103 1.264 232 334 123 3,0 G 2 1/4-40 320 70
161366 1.366 16 171,2 133 1.633 232 431 159 3,0 G 2 1/4-40 320 70
161602 1.602 16 171,2 156 – – – – 3,0 G 2 1/4-40 320 70
120716 716 12 199,0 60 855 174 226 72 3,0 G 2 1/4-40 320 75
120895 895 12 199,0 75 1.069 174 282 89 3,0 G 2 1/4-40 320 75
121229 1.229 12 199,0 103 1.469 174 388 123 3,0 G 2 1/4-40 320 75
121588 1.588 12 199,0 133 1.898 174 501 159 3,0 G 2 1/4-40 320 75
121862 1.862 12 199,0 156 – – – – 3,0 G 2 1/4-40 320 75
120919 919 12 255,3 60 1.098 174 290 72 3,0 G 2 1/4-40 320 85
121148 1.148 12 255,3 75 1.372 174 362 89 3,0 G 2 1/4-40 320 85
121577 1.577 12 255,3 103 1.885 174 498 123 3,0 G 2 1/4-40 320 85
122037 2.037 12 255,3 133 2.435 174 643 159 3,0 G 2 1/4-40 320 85
122389 2.389 12 255,3 156 2.856 – 754 – 3,0 G 2 1/4-40 320 85
101345 1.345 10 374,0 60 1.607 145 425 72 3,0 G 2 3/4-50 330 100
101680 1.680 10 374,0 75 2.008 145 530 89 3,0 G 2 3/4-50 330 100
102310 2.310 10 374,0 103 2.761 145 729 123 3,0 G 2 3/4-50 330 100
102980 2.980 10 374,0 133 3.562 145 941 159 3,0 G 2 3/4-50 330 100
103500 3.500 10 374,0 156 – – – – 3,0 G 2 3/4-50 330 100
062305 * 2.305 6 641,0 60 2.755 87 728 72 3,0 Flanş 65 330 130
062880 * 2.880 6 641,0 75 3.443 87 910 89 3,0 Flanş 65 330 130
063960 * 3.960 6 641,0 103 4.734 87 1.251 123 3,0 Flanş 65 330 130
065110 * 5.110 6 641,0 133 6.108 87 1.614 159 3,0 Flanş 65 330 130
066000 * 6.000 6 641,0 156 – – – – 3,0 Flanş 65 330 130

İşleme malzemesi modeli PPT/PCT/TTT maks. 10 bar

Maddeye temas eden malzemeler

İşleme malzemesinin kimlik kodu Dozlama başlığı Emiş/basınç bağlantısı Contalar DN 32 – DN 65 Valf plakaları/valf yayları Valf yatakları
SST Paslanmaz çelik 1.4571/1.4404 Paslanmaz çelik 1.4571/1.4404 PTFE Hastelloy C PTFE
PCT PVC PVC PTFE Hastelloy C PTFE
PPT Polipropilen Polipropilen PTFE Hastelloy C PTFE
TTT Karbonlu PTFE Karbonlu PTFE PTFE Hastelloy C PTFE

Vakum ambalajlı patentli çok katmanlı membran

Talep üzerine özem modeller

Viton® , DuPont Dow Elastomers’in tescil edilmiş markasıdır

Hidrolik Membranlı Dozaj Pompası MAKRO M5Ha Kataloğu
