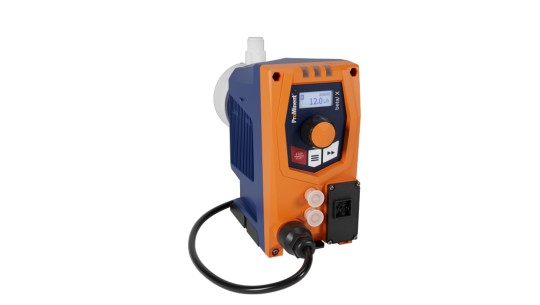

Manyetik Membranlı Dozaj Pompası gamma/ XL

4 ml/s - 80 l/s; 25 - 2 bar yapı serisinin taşıma miktarı

gamma/ XL, üretkenlik, güvenilirlik ve maliyet etkinliği açısından yeni standartlar belirleyen akıllı, pratik bağlantılı manyetik membranlı bir dozaj pompasıdır.

gamma/ XL – Yüksek Kapasite, Üstün Özellikler

Yeni manyetik membranlı dozaj pompası gamma/ XL, kanıtlanmış gamma/ X modelinin performans sınırlarını genişleterek 80 l/h kapasiteye ulaşır. Standart röle ve veri yolu arayüzlerine ek olarak, yapılandırılabilir 3 giriş ve 3 çıkışlı özel bir bağlantı burcu sayesinde gamma/ XL her türlü sistem, cihaz ve platform ile kolayca entegre edilebilir.

Click-Wheel teknolojisi ve ek kontrol tuşları ile sezgisel bir kullanım sunar. gamma/ XL, sıvılarla teması olmayan parçalar üzerinden basınç algılama yaparak maksimum işletim güvenliği sağlar. Ayrıca sistemdeki hidrolik problemleri – örneğin “dozlama başlığında gaz”, “aşırı basınç” veya “basınç yok” gibi durumları – otomatik olarak tespit eder.

Basınç dalgalanmaları gerçek zamanlı olarak algılanır ve dozaj hassasiyetini artırmak, kimyasal tüketimini ise minimuma indirmek için otomatik olarak telafi edilir.

Pompa, son 300 olayı entegre kayıt defterine kaydederek hata tespiti ve müdahale süreçlerini kolaylaştırır. Kumanda menüsünde ise aşınan parçaların sipariş bilgileri kullanıcıya sunulur.

Ayrıca, gamma/ XL akıllı yapısıyla web tabanlı IIoT platformuna bağlanabilir. Bu platform sayesinde:

  • Dozlama işlemleri gerçek zamanlı izlenebilir,
  • Durma süreleri önceden engellenebilir,
  • Otomatik raporlamalar kolayca alınabilir.

Avantajlarınız

  • Dozaj performansının doğrudan l/h birimiyle kolay ayarlanması
  • Devreye alma ve işletme sürecinde entegre basınç ölçümü ve ekran desteği
  • Geniş ayar aralığı: 1:40.000
  • Miktar oranına dayalı dozajlamalarda hedef konsantrasyonun doğrudan girilebilmesi
  • Aşınmaya karşı dayanıklı manyetik tahrik ile yüksek güvenlik ve düşük bakım maliyeti
  • Mikro dozajlama desteği: Solenoid sürücü ile 4 ml/h hassasiyetine kadar çalışma

Teknik detaylar

  • İşletim, uyarı ve hata mesajları için aydınlatmalı 3″ LCD ekran ve her taraftan görülebilen 3 LED’li gösterge
  • Otomatik olmayan işletimde strok frekansı ayarı 1 strok/saat – 12.000 strok/saat, strok uzunluğu elektronik olarak kademesiz %0 – 100, tavsiye edilen %30-100
  • Harici kontak kumanda faktörü 99:1 – 1:99
  • Otomatik işletimde ml biriminde daha hassas ayar
  • Maks. 99,99 l veya 99.999 strok/başlatma impulsu ile toplu işletim
  • 2 kademeli seviye şalteri için bağlantı
  • Dijital giriş veya çıkışlar olarak ayarlanabilen 3 ilave port
  • Gerçek dozlama gücünün ve hata mesajlarının uzaktan aktarımı için opsiyonel 0/4- 20 mA çıkışı
  • 1 x geçiş kontağı, 230 V – 6 A opsiyonel röle modülü
  • 2 x giriş, 24 V – 100 mA opsiyonel röle modülü

Teknik veriler

Pompa tipi Maks. karşı basınçta taşıma gücü Teorik strok hacmi Maks strok sayısı Nominal genişlik Emme yüksekliği* Gönderme ağırlığı
NPE, NPB, PVT SS
  bar l/h ml/strok Strok/dak   m WS kg kg
* Emme hattında hava olan kendinden hava tahliyeli dozlama başlığında, dolu dozlama başlığı ve dolu emiş hattında emme yüksekliği.
** 25 bar varyantı yalnızca NP veya SS dozaj kafası malzemesiyle mevcuttur.
*** Paslanmaz çelik 6 mm modelinde bağlantı genişliği.
Kendinden hava tahliyeli olmayan dozlama kafalı dozlama pompaları
GXLa 2508 25 ** 7,5 0,63 200 8 x 4 mm *** 5 10 11
GXLa 1608 16 7,8 0,65 200 8 x 5 mm *** 5 10 11
GXLa 1612 16 12 1 200 8 x 5 mm 6 10 11
GXLa 1020 10 19,6 1,63 200 12 x 9 mm 5 10 11
GXLa 0730 7 29,4 2,4 200 12 x 9 mm 5 10 11
GXLa 0450 4 49 4,08 200 G 3/4 – DN 10 3 10 11
GXLa 0280 2 78,5 6,54 200 G 3/4 – DN 10 2 10 11
Kendinden hava tahliyeli dozlama kafalı dozlama pompaları (dozlama kafası modeli 7)
GXLa 1608 10 7 0,6 200 8 x 5 mm 1,8 10 –
GXLa 1612 10 10 0,8 200 8 x 5 mm 1,8 10 –
GXLa 1020 10 15 1,25 200 12 x 9 mm 1,8 10 –
GXLa 0730 7 27,5 2,3 200 12 x 9 mm 1,8 10 –

Daha yüksek viskoziteli maddeler için dozlama başlıklı gamma/ XL dozajlama pompaları tüm dozlama maddelerinde %10 – 20 daha düşük bir dozlama performansı sergiler ve kendinden emici değildir. Hortum başlığı d 16 – DN 10 ile bağlantı G 3/4 – DN 10.

Tüm veriler 20 °C’de su ile tespit edilmiştir.

Maddeye temas eden malzemeler

İşleme malzemesinin kimlik kodu Dozlama başlığı Emiş/basınç bağlantısı Bilye yuvası Contalar Bilyeler
PVT PVDF PVDF PVDF PTFE Seramik
NPT Akrilik cam PVDF PVDF PTFE Seramik
NPE Akrilik cam PVC EPDM EPDM Seramik
NPB Akrilik cam PVC FKM FKM Seramik
SST (8 – 12 mm) Paslanmaz çelik 1.4404 Paslanmaz çelik 1.4404 Seramik PTFE Seramik
SST (DN 10) Paslanmaz çelik 1.4404 Paslanmaz çelik 1.4404 Karbonlu PTFE PTFE Seramik

Bağlantı modeli

Plastik 8 – 12 mm Hortum sıkıştırma vidalı bağlantısı
DN 10 Hortum başlığı d16 DN 10
Paslanmaz çelik 6 – 12 mm Swagelok sistemi
DN 10 Yerleştirme parçası Rp 3/8

PTFE destekli dozlama membranları.

İşletim kılavuzu bilgileri uyarınca kullanımda dozlamanın ±%1 tekrarlanabilirliği.

İzin verilen ortam sıcaklığı -10 °C ile 45 °C arası.

Orta güç tüketimi 78 W.

Koruma türü IP 66, izolasyon sınıfı F.

Teslimat kapsamı
Şebeke kablolu dozaj pompası, tabloya göre hortum/boru bağlantısı için bağlantı seti.
